JetBrains IDE-Plugin

Flexible For Schematics: KiCad und Platinen in der IDE

Öffnen Sie KiCad-, EasyEDA-, Eagle- und Gerber-Dateien in einer visuellen Zeichenfläche in Ihrer JetBrains-IDE. Bearbeiten Sie Schaltpläne und Platinen, prüfen Sie elektrische Regeln, suchen Sie Bauteile mit Lagerbestand und exportieren Sie ein Paket für Ihren Fertiger.

Im Marketplace holen Preise ansehen

IntelliJ IDEA · PyCharm · WebStorm · PhpStorm · CLion · GoLand · Rider · + Alle JetBrains IDEs (ab 2023.3)

4: Formate: KiCad, EasyEDA, Eagle und Gerber
3D: Software-Platinenansicht, keine GPU nötig
5: Fertigerprofile für den Export

Eine visuelle Zeichenfläche für Schaltpläne

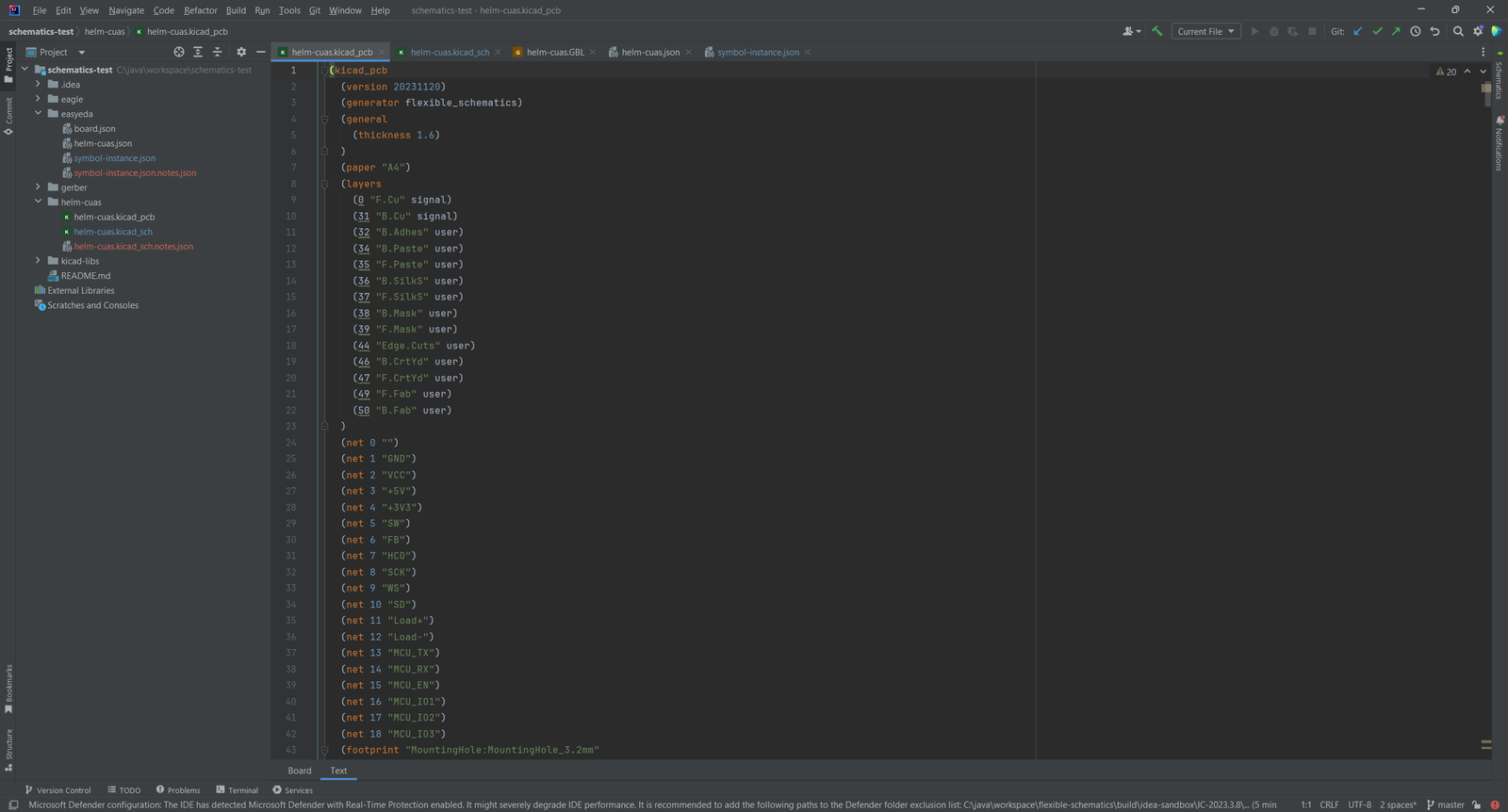

Öffnen Sie ein KiCad-, EasyEDA- oder Eagle-Design und arbeiten Sie in einer visuellen Zeichenfläche. Der Texteditor ist einen Klick entfernt.

Die Zeichenfläche ist der erste Editor-Tab
Zoomen, Verschieben und Raster-Einrasten; Werkzeuge für Auswahl, Leitung, Label, Notiz und Messen
Bauteile setzen, drehen und spiegeln, jede Änderung rückgängig machen und wiederholen
Jede Änderung wird in die Quelldatei zurückgeschrieben

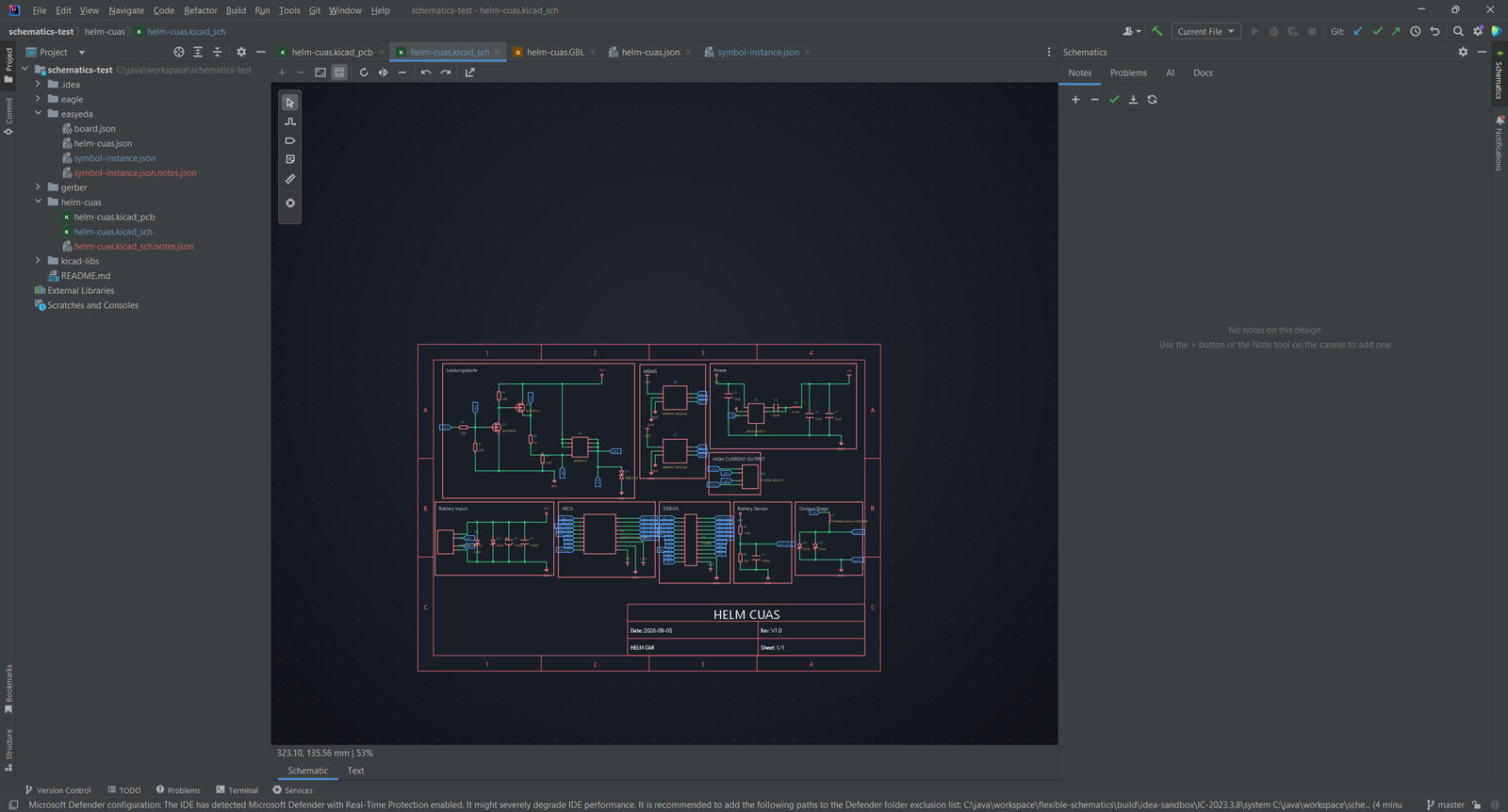

KiCad-Schaltplan einer Leistungs- und Sensorplatine in der visuellen Zeichenfläche mit Werkzeugleiste links

Bauteile und Notizen

Durchsuchen Sie eine Bauteildatenbank und setzen Sie das Teil mit Symbol und Footprint auf das Blatt.

Live-Teilequellen mit JLCPCB- und LCSC-Bestand und -Preisen, EasyEDA-Symbole und -Footprints und die KiCad-Symbolbibliothek
Teiledetails mit Hersteller, Gehäuse, Bestand, Preisstaffeln und Datenblatt-Link
Haftnotizen an Bauteilen, in einer Zusatzdatei gespeichert, damit die Fertigerdateien sauber bleiben

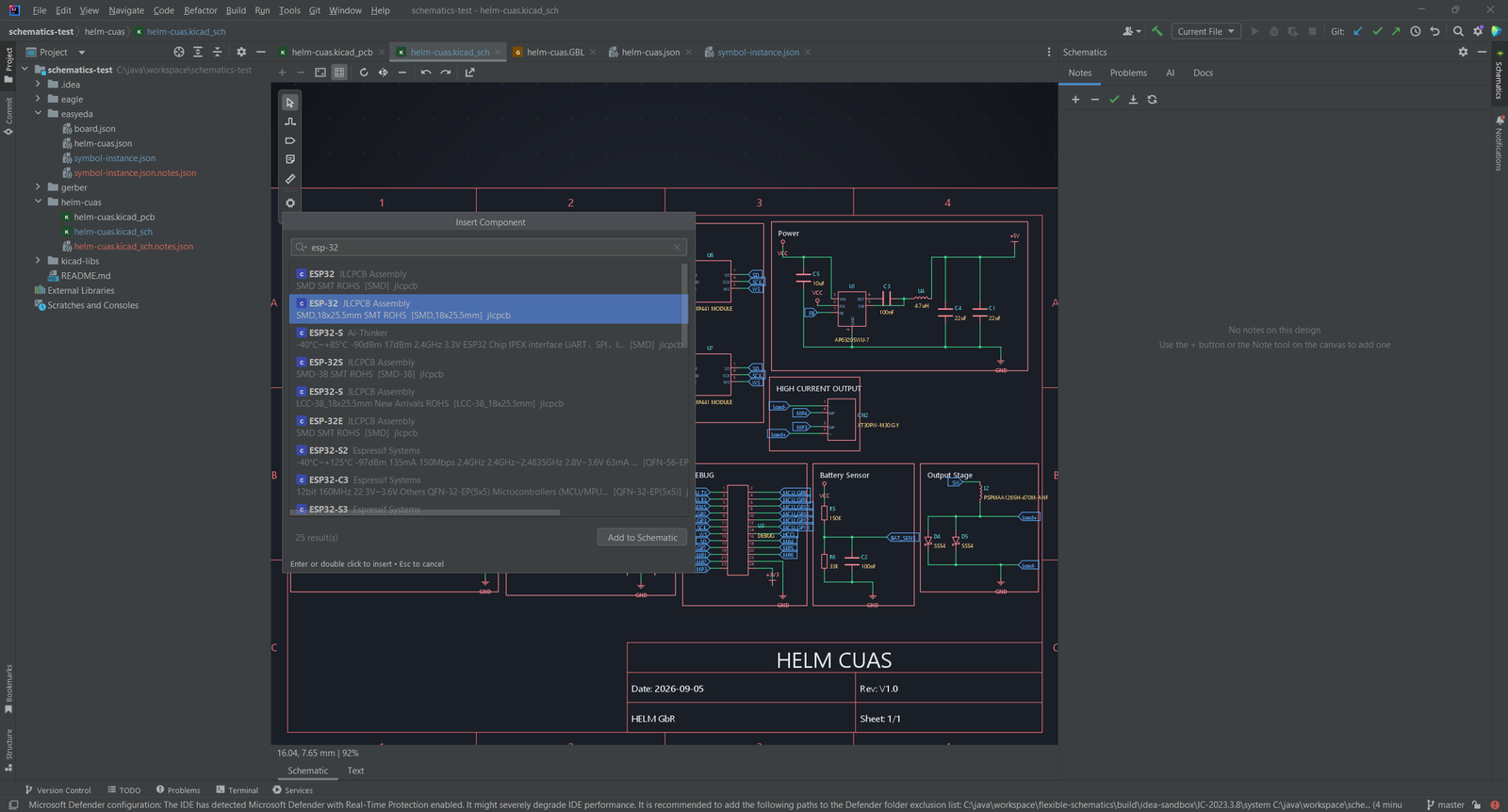

Dialog Insert Component mit einer Suche nach ESP32-Bauteilen über einem Schaltplan

Platinenansicht und Gerber-Viewer

Sehen Sie die Platine so, wie der Fertiger sie sieht.

Lagen-Manager mit Sichtbarkeit pro Lage und Unteransicht
Pad-Formen, Bohrungen und Kupferflächen
Gerber- und Excellon-Viewer, der alle Lagen des Ordners findet und die echte Platine zeichnet

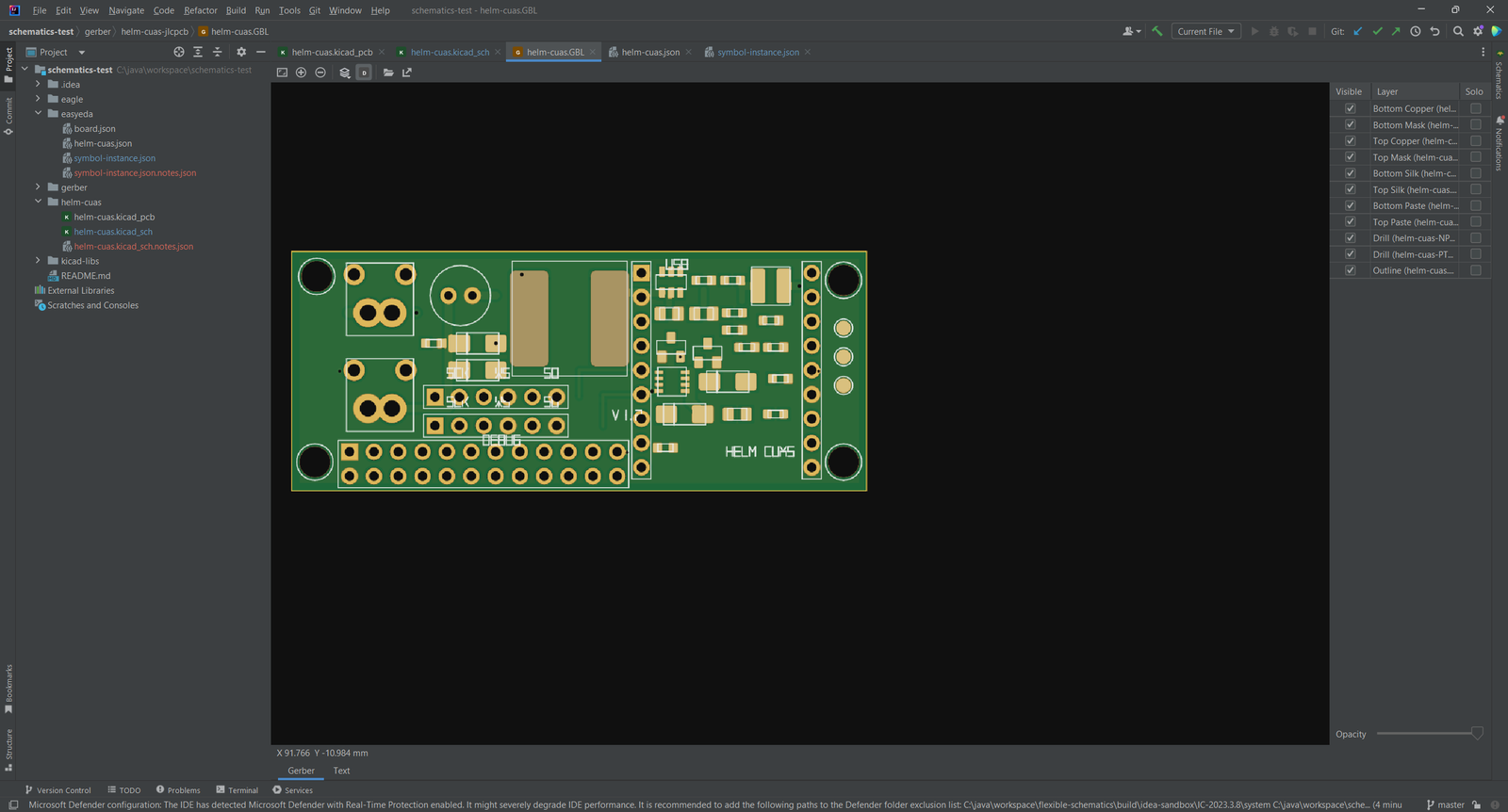

Draufsicht auf eine grüne Platine mit dem Lagen-Manager rechts

3D-Platinenansicht ohne GPU

Eine 3D-Ansicht der Platine in Software. Sie braucht weder GPU noch Browser.

Drehen, Zoomen und Ansichtsvorgaben für Oberseite und isometrisch
Bauteilhöhen aus dem Footprint oder aus Gehäuse-Heuristiken
PNG-Schnappschuss der 3D-Szene für einen Bericht oder ein Datenblatt

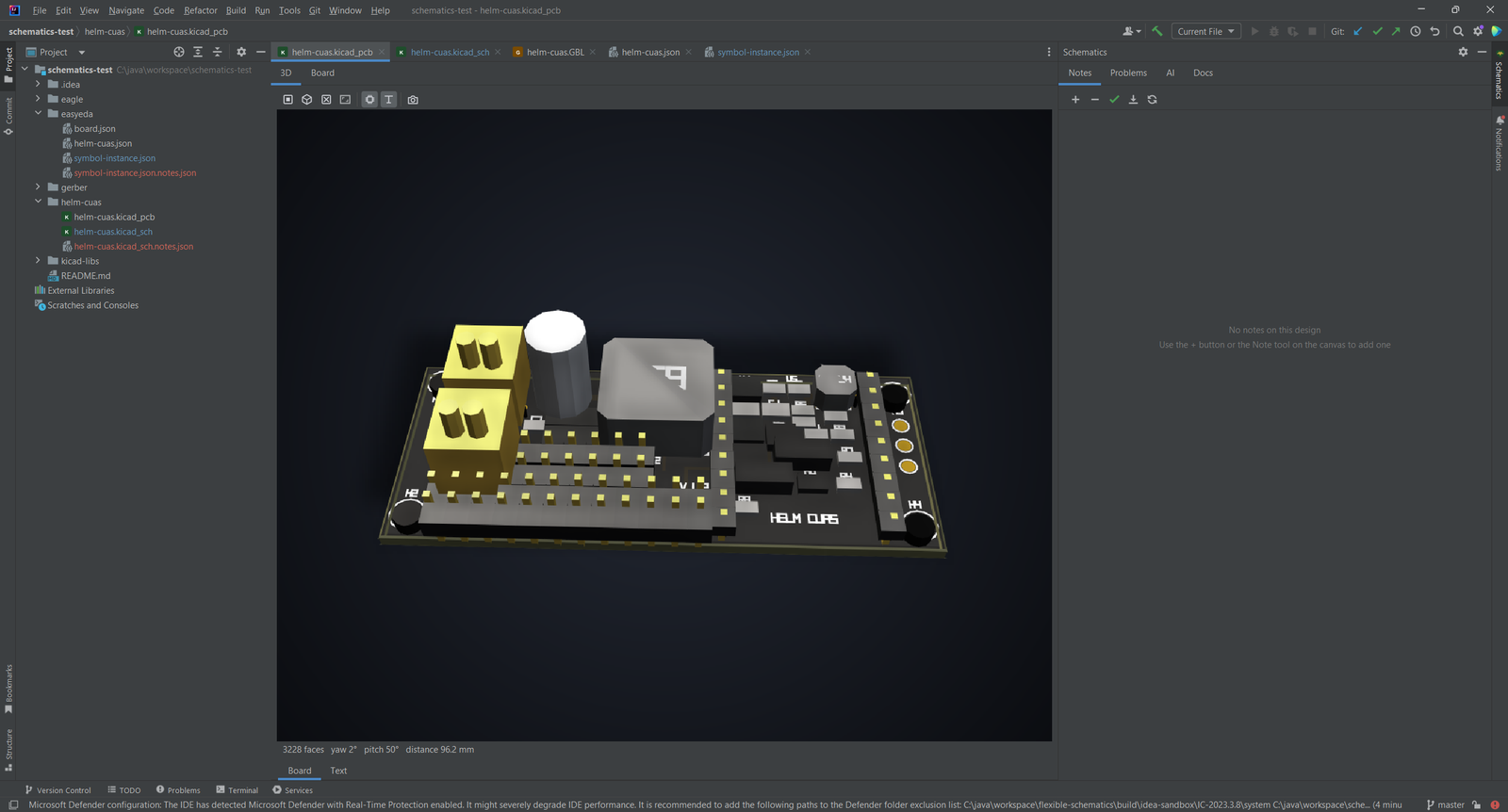

3D-Ansicht in Software einer bestückten Platine mit gelben Steckern

Regelprüfung, Export und KI-Assistent

Prüfen Sie das Design und schicken Sie es dann an Ihren Fertiger.

Elektrische Regelprüfungen für offene Pins, doppelte Referenzen, fehlende Footprints und fehlende Teilenummern
Ein-Klick-Paket für JLCPCB, PCBWay, Eurocircuits, OSH Park und Aisler, mit BOM und Pick-and-Place-CSV

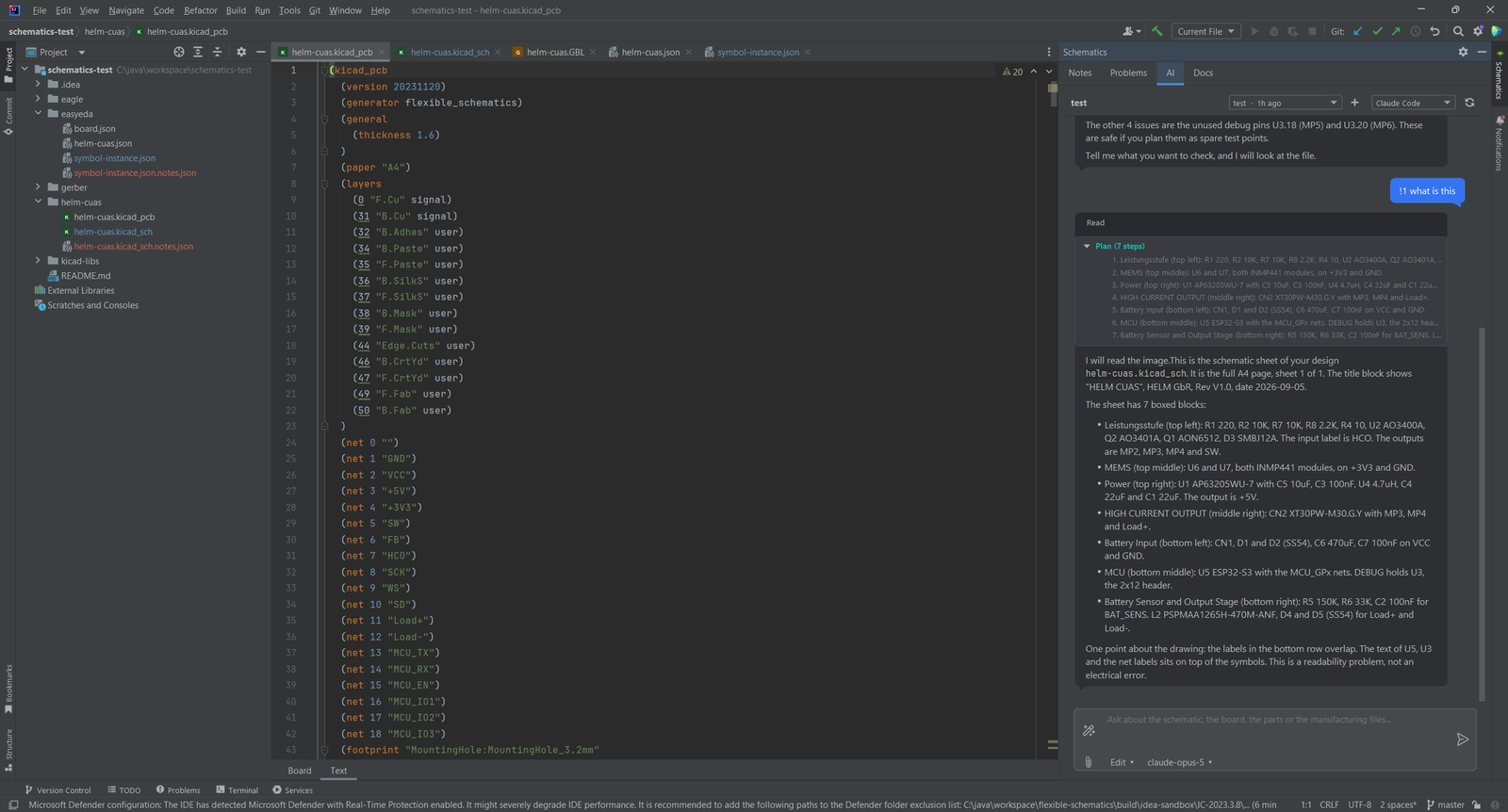

Ein KI-Assistent-Tab im Schematics-Toolfenster mit dem vollen Design-Kontext, mit dem Backend Ihrer Wahl
