JetBrains IDE-Plugin

Flexible for OpenSCAD: 3D-Live-Vorschau in der JetBrains IDE

Schreiben Sie OpenSCAD in Ihrer JetBrains IDE und sehen Sie das Modell in einer 3D-Live-Vorschau. Für die Vorschau brauchen Sie kein installiertes OpenSCAD.

Kostenlos testen Preise ansehen

IntelliJ IDEA · PyCharm · WebStorm · CLion · + Alle JetBrains IDEs (2023.3+)

3D: Live-Vorschau, die beim Speichern aktualisiert
Gizmo: Verschieben, drehen, skalieren im Viewport
Customizer: Regler und Dropdowns für Parameter

Sprachunterstützung und Vervollständigung

Arbeiten Sie an OpenSCAD-Dateien mit Syntax-Highlighting, Folding, Klammer-Matching, Code-Formatter und einer Strukturansicht für Module, Funktionen und Variablen.

Vervollständigung für eingebaute Funktionen und Module, Schlüsselwörter und Ihre eigenen Symbole
Dokumentation beim Hover und mit Strg+Q
Gehe zu Definition, Verwendungen suchen und Umbenennen über include- und use-Dateien

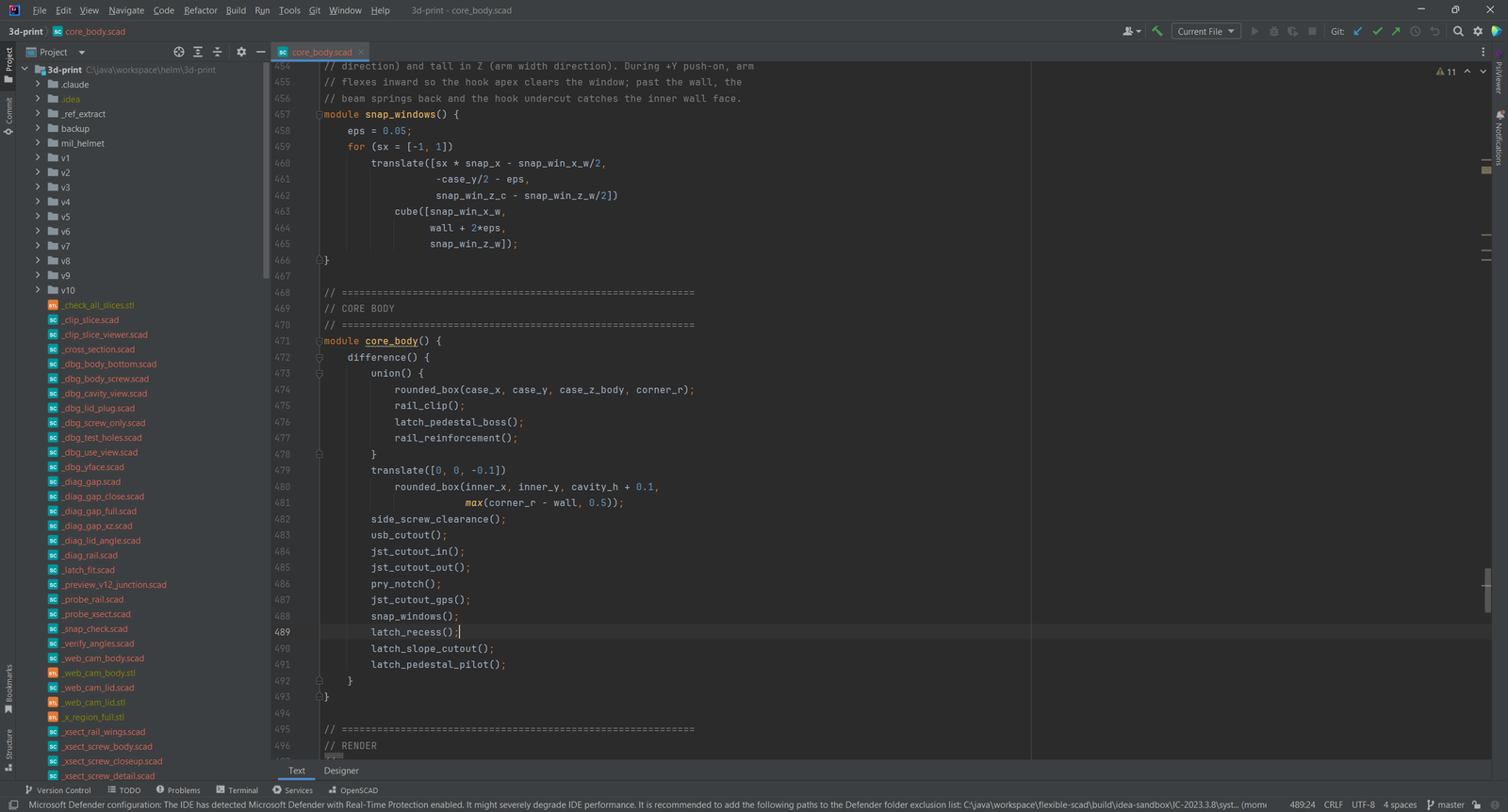

Eine OpenSCAD-Quelldatei im Editor mit einer Moduldefinition, neben dem Projekt-Dateibaum

3D-Live-Vorschau

Das Plugin wertet unterstützte Geometrie in der IDE aus und rendert sie mit three.js, die Vorschau braucht also keine OpenSCAD-Programmdatei. Drehen, verschieben und zoomen Sie das Modell. Es aktualisiert sich beim Speichern.

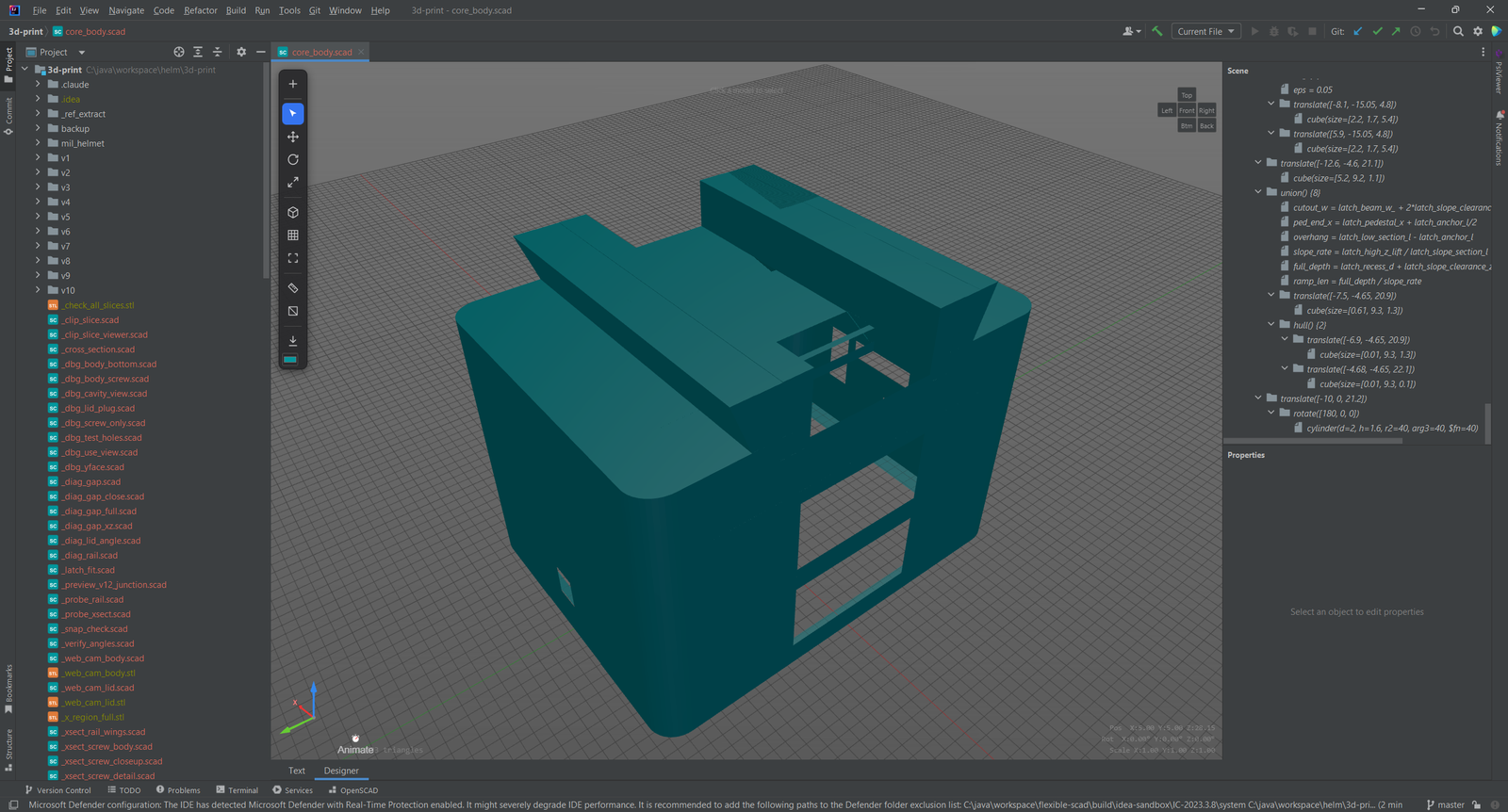

Ein gerendertes 3D-Modell eines Gehäuses im Tab Designer, mit der Werkzeugleiste links und dem Szenenbaum rechts

Bearbeiten mit Gizmo

Ziehen Sie ein Transform-Gizmo im Viewport, um ein Teil zu verschieben, zu drehen oder zu skalieren. Das Plugin schreibt die Änderung als translate()-, rotate()- oder scale()-Wrapper in Ihren Quelltext zurück, und Sie machen sie in einem Schritt rückgängig.

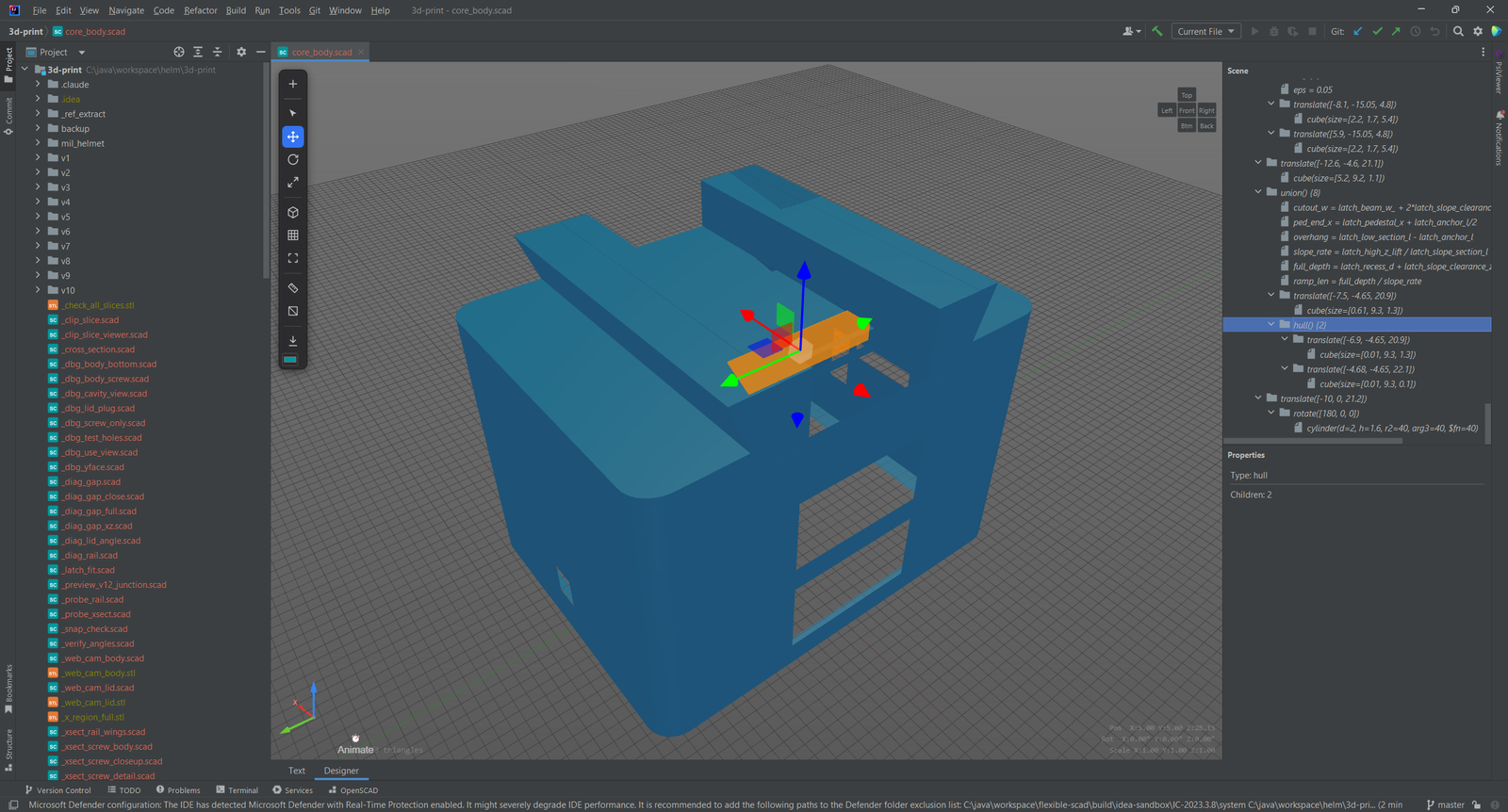

Ein Transform-Gizmo mit farbigen Pfeilen an einem gewählten Teil des 3D-Modells

Messen, Schneiden und Animieren

Messen Sie mit dem 2-Klick-Abstandswerkzeug oder dem 3-Klick-Winkelwerkzeug (Taste M). Schneiden Sie mit einer Schnittebene einen Querschnitt, um das Innere zu prüfen (Taste X). Eine Animations-Zeitleiste steuert die Variable $t.

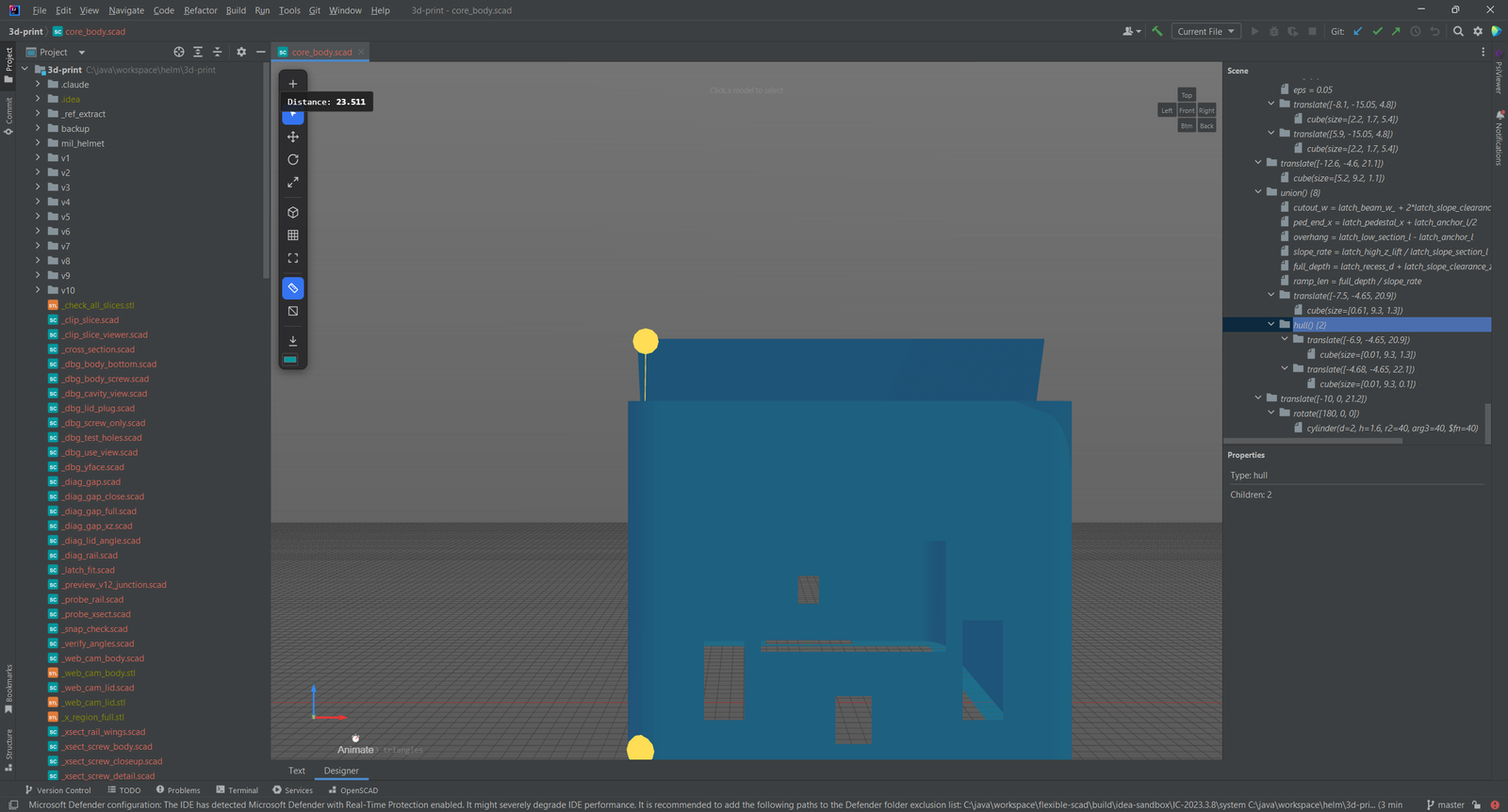

Eine Abstandsmessung zwischen zwei gelben Punkten auf dem 3D-Modell

Customizer und Outliner

Das Werkzeugfenster Customizer liest Ihre Annotationen // [min:max], // [step], // [a,b,c] und beschriftete Enums und zeigt Regler, Dropdowns und Checkboxen. Eine Änderung rendert das Modell neu.

Der Outliner listet die Top-Level-Anweisungen mit Schaltern für Sichtbarkeit und Isolieren, und ein Klick führt zum Quelltext.

STL-Viewer und Export

Sehen Sie .stl-Dateien in einem interaktiven three.js-Viewer mit Orbit-Steuerung. Exportieren Sie mit der eingebauten CSG-Engine direkt aus der IDE nach STL, ohne externe Werkzeuge. Der Export nach 3MF, AMF, DXF, SVG und PNG nutzt ein lokal installiertes OpenSCAD.
